磁翻板液位計所測液位實際數據顯現直觀，不需要用別的辦法就能直觀地反映槽罐內液位實踐的液位狀況，其便利性 與簡便性的長處現已不斷增加地被大家所認可，各出產廠家運用一些附加技術手法使其可以運用到實踐的出產操控中去，很多的丈量現場中經過加裝信號遠傳設備、信號報警設備可以大大的拓展其應有的范疇和規模。據實際式樣結果能看出大量程(2m以上)磁翻板液位計的丈量準確度通常不比差壓變送器低，在歸納考慮到商品運用與保護的便利，以及從節省 出產成本動身，磁翻板液位計有其他液位計沒有的功能。所以也遭到廣闊用戶的越來越注重?？墒墁F(xiàn)場實踐條件的制約，各廠家的磁翻板液位計優點也沒辦法一一施展，檢查的需要也隨之增加。這篇文章就是針對于磁翻板 液位計運用過程中怎樣進行現場檢查與校準作業所作的討論，期望對用戶有所協助。

一、疑問的提出

依照檢定規程 的描繪，2m以下液位計需經過規范水箱設備進行檢定，超越2m的還需用模仿法進行檢定?？墒艽罅砍?strong>磁翻板液位計本身尺度的***，超越2m的液位計在實驗室的裝置存在疑問，而規程對模仿檢定辦法又未作詳細闡明。那么此類液位計能不 能完成在線校準呢?總的來說需處理以下幾個疑問：

(1)液位計丈量的介質密度規模通常較寬，通常為0．8～1．2g／cm ，當密度對液位計丈量誤差的影響怎樣進行改良；

(2)現場儲罐就如同一個黑匣子，那么參照點校準斷定也是十分重要的；

(3)儲液罐的裝置不可能是絕對豎直的，那么怎樣挑選合適的測量儀表呢，用什么方式來測非常重要。這篇文章 以帶電遠傳信號(4-20mA)的側裝式液位計為例討論簡略而有用的現場校準辦法，以期可以到達在現場裝置條件下丈量全部 體系的液位誤差及其不斷定度的意圖同時也具有實踐意義。

二、構造原理

磁翻板液位計是依據浮力原理和磁性耦合效果 研發而成。當被測容器里的液位變動時它的本體管中的磁性浮子也隨著變動，通過磁耦合原理驅動紅、白翻柱翻轉，這樣就完成了液位實際指示。經過內置干簧管觸點的開閉，完成電流或電壓信號的傳送 。磁翻板液位計在出廠時通常會經過模仿辦法(此辦法規程中未闡明)進行調校，確保供貨時與實踐介質相匹配。

3、現 場校準詳細過程

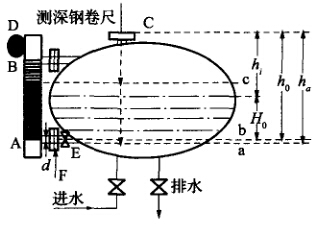

以側裝式液位計為例，看圖1所示。A是液位計零點刻線；B是液位計滿程刻線；C為罐體上銜接管法 蘭口或預留口；D是液位變送器；E為下銜接法蘭口手動球閥；F為槽罐與液位計銜接法蘭；a是下管口水準線；b為液位零 點水準線；c為實測水位線圖1現場校準管路銜接及測試的基本原理圖

(1)斷定介質密度

介質密度可以用規范密度計丈量 ，也可以依據用戶供給的詳細材料查取，介質密度需記載存案，保證介質密度可以契合液位計運用闡明書的要求。盡管 理論上介質密度對液位計的示值有影響，可是實踐運用中液位計的零位和滿度值都可以經過電位器直接調整過來。

(2)斷 定參閱零點

a)用游標卡尺丈量銜接管路內徑D，在罐體上部斷定一個規范液位的下尺點，有條件的話好可以打磨成凹槽 避免測深尺搖擺作上記號；

b)在罐內不帶壓力的狀況下以手動辦法往儲罐內灌水，在實際水位稍微高于液位計進水管時應該停止加水中，翻開下銜接法蘭口手動球閥E并松開罐體與被校液位計問的銜接法蘭F(不取下，使水流不過沖)，直至管道里沒有動流時將E關閉，取下法蘭之后等罐內液體平穩時翻開E，再待呈滴流狀況，安穩1min(必要時可經過排水閥門排水，進步檢查 功率)；

c)用測深鋼卷尺丈量從測點到水面間的距離h，實踐零位空高h。=h-D/2，此狀況即液位計丈量零點。

(3)各液位 點的校準

a)裝上法蘭將E關閉，持續往罐內灌水，磁翻板液位計校準需校準液位刻度處，待水面安穩后丈量輸出電流及水位 空高h，實踐液位為：tto=h。-h=h-D/2-h；

b)持續別的點的丈量直到滿量程。

(4)液位零點和滿度的調校

在斷定參閱零 點的一起將零點歸位使得輸出電信號顯現為4mA；滿度調整在規范液位的上限值進行，使得 輸出電信號顯現為20mA。下行程丈量中若輸出存在誤差，參照此辦法進行調整?，F(xiàn)場校準需要重復以上過程三個回程的 丈量。在現場所用的儀表簡單且實用可操作性較強，處理了大量程外表實驗室無法檢查的難題其實實踐價值更大。所測介質再不能直接接觸的時候，若罐體傾斜度細小、測點外表水平，也可用激光測距儀來替代測深鋼卷尺，雖然這樣但是現場檢查還具有必定的局限性，此辦法不適用于帶壓容器或許易揮發介質的液位校準。
